如何制作网络线水晶头

网络线水晶头,又称RJ45水晶头,是连接网线与网络设备(如电脑、路由器、交换机等)的常用接口。制作网线水晶头是一项基本网络技能,对于日常网络维护和故障排除非常有用。

如何制作网络线水晶头

所需工具和材料

  • 双绞线网线
  • RJ45水晶头
  • 网线钳

制作步骤

  1. 剥除网线外皮

    使用网线钳的剥线口,将网线一端的外皮剥除约20mm,露出内部的八根芯线。注意不要伤及芯线。

  2. 整理线序

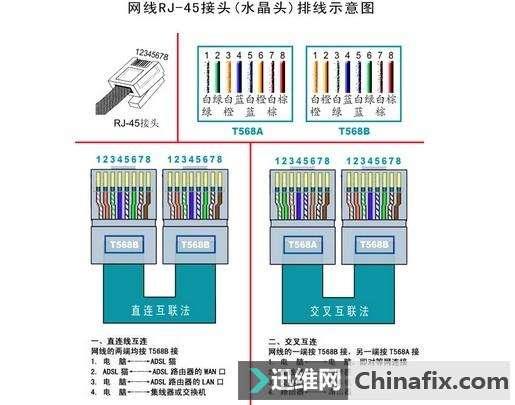

    将八根芯线理顺,并按照TIA/EIA-568B标准进行排列:

    • 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

    对于直通线(用于连接电脑和路由器等设备),两端均使用568B标准。对于交叉线(用于连接集线器等设备),一端使用568A标准,另一端使用568B标准。

  3. 剪齐芯线

    使用斜口钳将八根芯线剪齐,长度约为13mm。

  4. 插入水晶头

    将水晶头放置在桌面上,弹片朝上。将理顺的芯线按顺序插入水晶头的线槽中,确保每根芯线都插入到底,并与线槽内的金属片接触良好。

  5. 压接水晶头

    将压入芯线的水晶头放入网线钳的压接口内,用力压下压线钳的手柄,直到听到咔哒声。松开手柄,水晶头制作完成。

注意要点

  • 在剥除网线外皮时,应注意控制力度,避免伤及芯线。
  • 整理线序时,应严格按照标准进行排列,否则会导致网络连接故障。
  • 剪芯线时,应使用锋利的剪刀,确保剪口平整。
  • 插入水晶头时,应确保每根芯线都插入到底,并与线槽内的金属片接触良好。
  • 压接水晶头时,应用力均匀,直到听到咔哒声。

常见问题

  1. 网线水晶头压接不成功,水晶头内芯线松动怎么办?

    可能是压接力度不够,或者芯线没有插入到底。可以重新进行压接。

  2. 制作好的网线水晶头无法连接网络,怎么办?

    可能是芯线排列顺序错误,或者芯线与水晶头内的金属片接触不良。可以检查芯线排列顺序,并重新压接水晶头。

  3. 如何测试网线水晶头是否合格?

    可以使用网线测试仪进行测试。将网线水晶头连接到测试仪的两端,如果测试仪上的指示灯按顺序亮起,则表示网线水晶头合格。

掌握了制作网线水晶头的技能,就可以自己制作网线,用于连接网络设备,解决网络连接故障,为日常网络维护工作带来便利。
